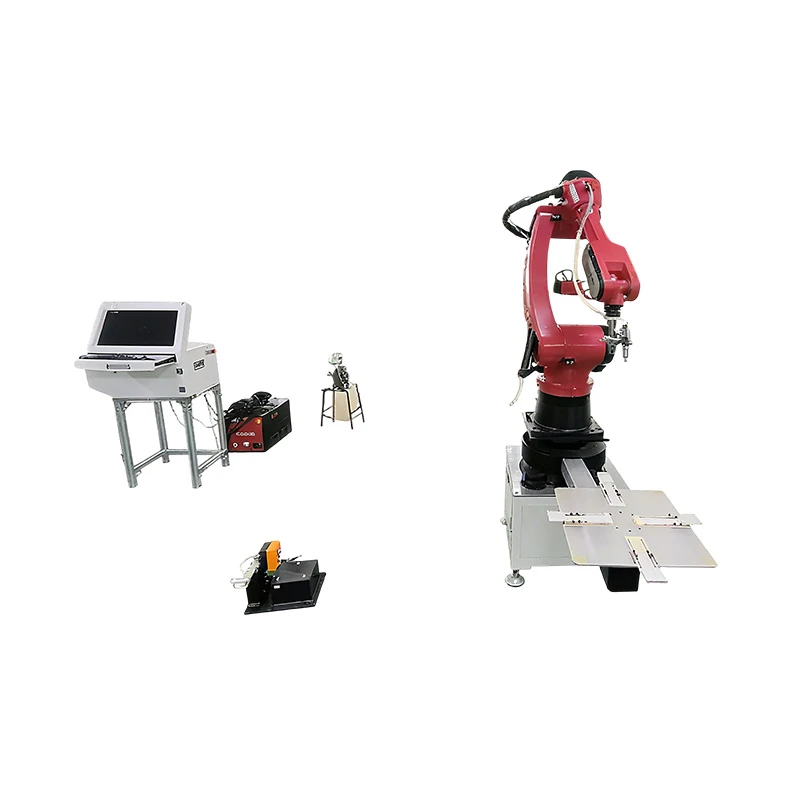

Designad för effektivitet i bilproduktion

Den 6-axliga robotarmen med ±0,05 mm upprepningsnoggrannhet upprätthåller en stabil beläggningsöverlappning.
1587 mm armräckvidd stöder fler-vinkelsprutning på stora bildelar utan frekvent ompositionering av fixturen.
Den roterande plattformen med dubbla-stationer gör att sprutning och lastning kan köras samtidigt.
10 kg nyttolaststruktur stöder sprutpistoler, färgslangar och extra dragning utan att påverka sprutstabiliteten.
Det undervisnings-baserade banasystemet minskar installationstiden under produktbyte genom att tillåta direkt registrering av sökväg.
Den integrerade membranpumpen och spraykontrollsystemet upprätthåller stabil färgleverans under kontinuerlig satsproduktion.

Utrustningsspecifikationer

Parameterkategori	Specifikation
Armspann	1587 mm
Upprepa positioneringsnoggrannhet	±0,05 mm
Maximal belastning	10 kg
Kraftkapacitet	5,06 kVA
Utrustning Vikt	Väger cirka 152 kg
Skyddsklass	Handled: IP54, Kropp: IP40

Tillämpningar för fordons- och industrimålning

Typiska produktionsapplikationer inkluderar:

Bilfäste och gångjärnsbeläggning
Motor dekorativ täckmålning
Spraysystem för hjulkapslar
Ytbehandling av plastkomponenter för fordon
Ytbeläggning av industriell hårdvara
Målning av hushållselektronik för konsumentelektronik

Material och färgtyper som stöds

Kompatibla substratmaterial:

Kall-valsat stål
Galvaniserat stål
6061 aluminiumlegering
PP kompositmaterial
ABS / PC teknisk plast

Beläggningsmaterial som stöds:

Akryl emaljfärg
Amino bakfärg
Polyuretanbeläggningar
UV-härdbara beläggningar
Matta industriella beläggningar
Väderbeständiga-beläggningsmaterial

Produktionslinjekompatibilitet

Systemet kan konfigureras för:

Roterande billackeringsstationer
Spraybanor baserade på-transportörer
Fristående robotbeläggningsceller
Halv-automatiska industriella färglayouter

Driftsvillkor och servicekrav

Rekommenderad driftsmiljö:

Temperaturområde: 5–38 grader
Luftfuktighetsområde: 35–65 %
Ventilerade explosionssäkra-verkstadsförhållanden

Rutinunderhåll inkluderar:

Spraymunstycke rengöring
Inspektion av membranpump
Axelsmörjning
Besiktning av elsystem
Backup av bandata
Resterande färgrengöring rekommenderas regelbundet för att bibehålla en stabil beläggningskvalitet.

product-1600-1094

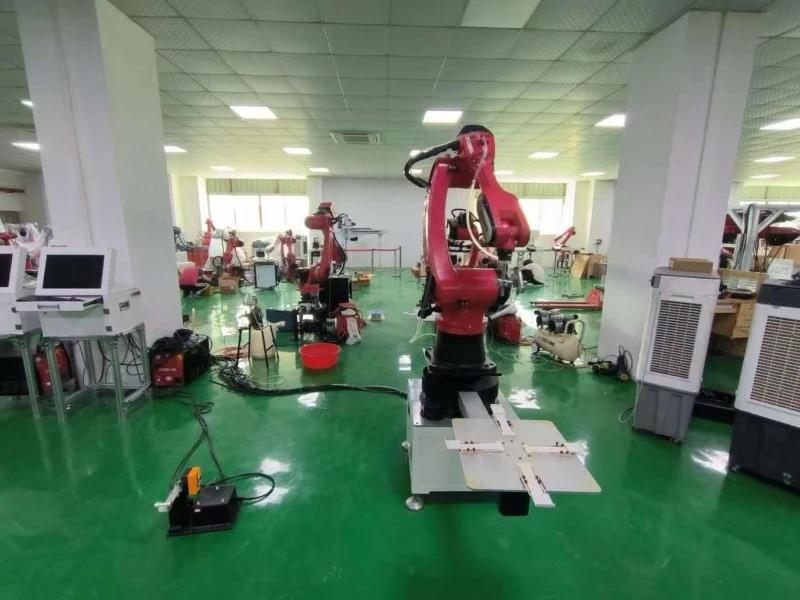

På-simulering och strukturell närbild-visning

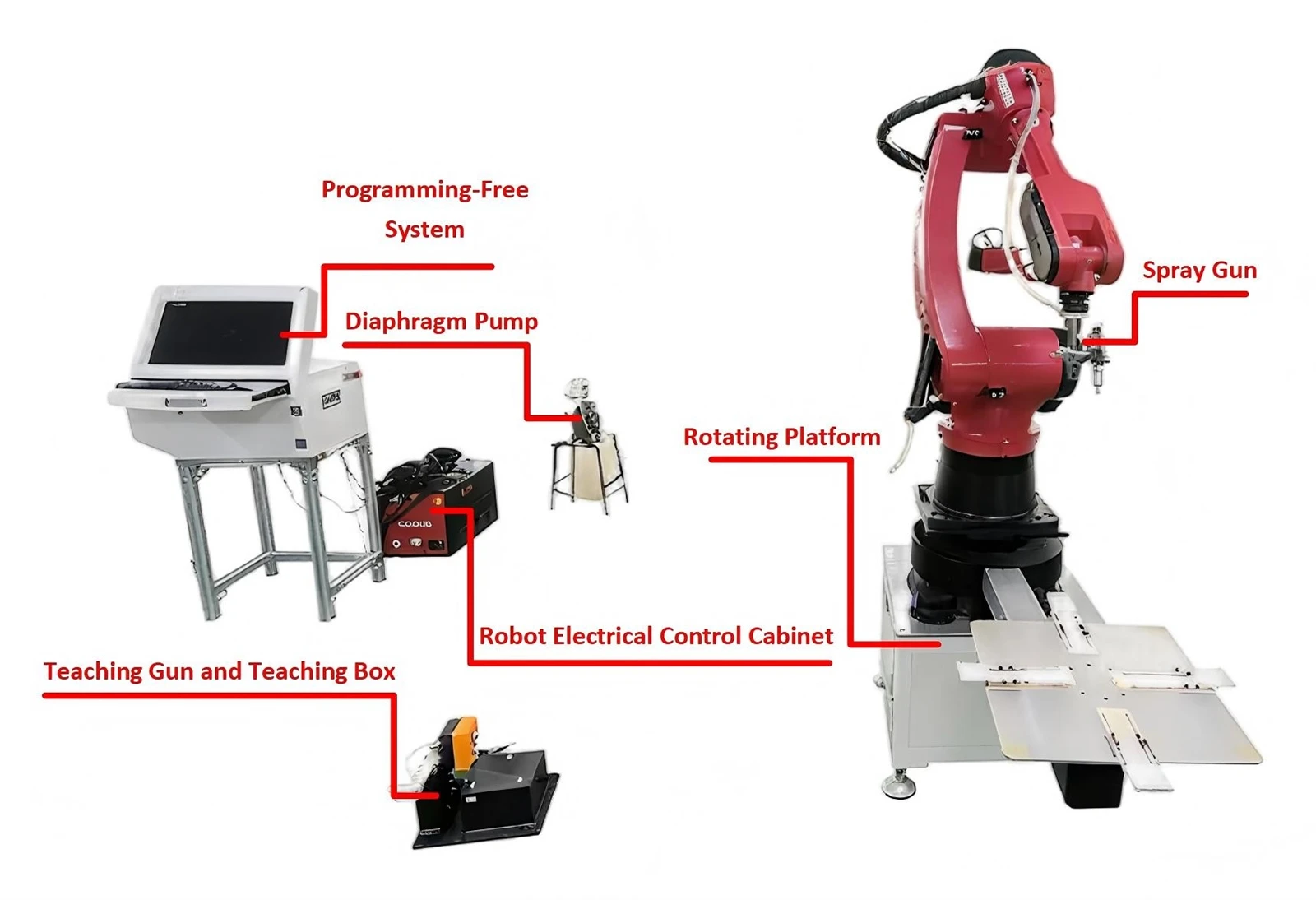

Figur 2.1 Diagram för fysiska objekt på-platsen

Robot elstyrskåp

Teaching Gun och Teaching Box

Förhöjd fixeringsbas/arbetsbänk

Programmering-Fritt system

Spraypistol

Membranpump

Roterande plattform

FAQ

F: Kan systemet fungera med ett arbetsflöde för produktion av dubbla-stationer?

A: Ja. Den roterande plattformsstrukturen stöder samtidig sprutning och lastning/lossning för att minska produktionsavbrott mellan cyklerna.

F: Är systemet lämpligt för plastkomponenter för bilar?

A: Ja. Systemet stöder ABS-, PC/ABS-, PP-komposit- och metallbeläggningsprocesser för fordonskomponenter.

F: Kräver att byta arbetsstycken komplicerad programmering?

S: Nej. Det undervisnings-baserade systemet tillåter operatörer att spela in nya spraybanor direkt utan komplex extern programmering.

F: Vad är fördelen med 1587 mm armlängd?

S: Den utökade räckvidden förbättrar åtkomsten till flera-vinklar och minskar behovet av ytterligare fixturer för ompositionering under sprutning.

F: Kan systemet anslutas till befintliga målningslinjer?

A: Ja. Utrustningen kan integreras i transportörsystem, roterande plattformar eller fristående layouter för bilmålning.

F: Vilken information behövs för projektutvärdering?

S: Typisk utvärderingsinformation inkluderar arbetsstyckesritningar, produktionskapacitet, färgtyp, krav på beläggningscykeln och befintliga linjelayoutförhållanden.
